Estações de tratamento de esgoto Modular

Estações de tratamentos

O principal diferencial deste tipo de estação é seu layout, pois em um único módulo horizontal, com compartimentos internos, ocorrem as fases do tratamento misto do efluente.

Dimensionamento

Tipo de Esgoto: Doméstico /orgânico
Vazão diária média de esgoto: trata de 10 a 100m³/dia
Concentração (DBO) média do esgoto bruto: 350 a 400mg/L
Eficiência na remoção de DBO: acima de 90%
Sistema de Aeração: Aeradores submersíveis
Operação: Automatizada

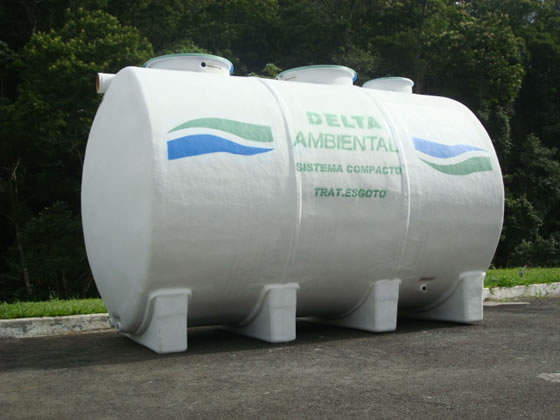

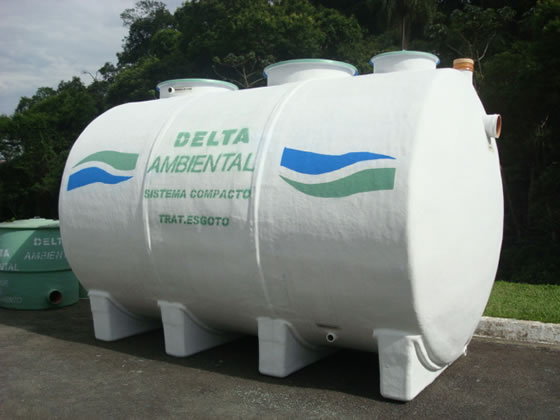

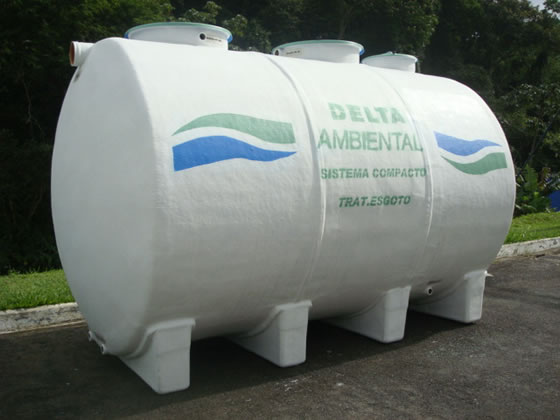

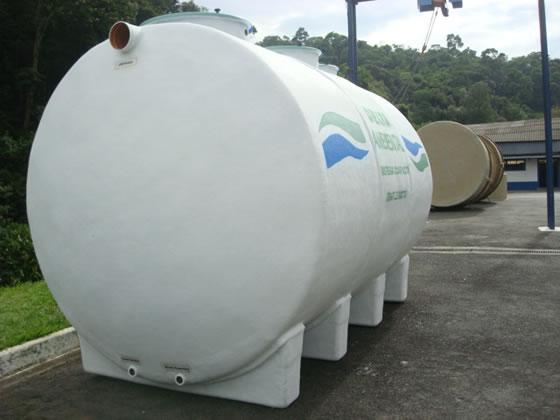

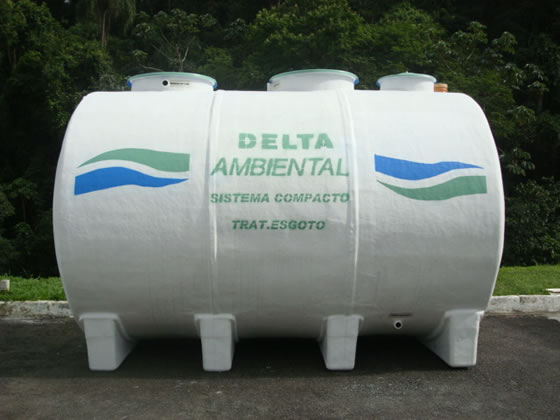

O sistema é composto por módulo único em fibra de vidro, fabricado com resinas quimicamente resistentes e próprias ao contato com o meio agressivo.

O módulo contempla: reatores anaeróbios, filtro aeróbio submerso, decantador e tanque de desinfecção, erador, bomba de reciclo de lodo e painel de comando.

Modular		Contribuição per capita (l/hab.dia) e População atendida (usuários por módulo)										Dimensões Básicas para cada módulo
Modelo	Nº de módulos	160	130	100	90	80	70	50	25*	6**	2**	Comprimento (m)	Altura (m)	Diâmetro (m)	Peso (Kg)

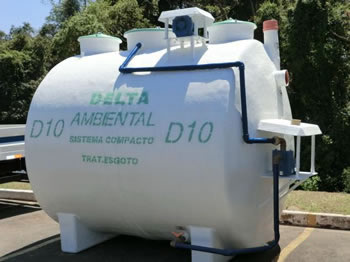

D10	01	63	77	100	111	125	143	200	400	1667	5000	3,00	2,70	2,40	750
D20	01	125	154	200	223	250	286	400	800	3334	10000	4,20	2,70	2,40	935
D30	01	188	231	300	333	375	429	600	1200	5000	15000	6,54	2,70	2,40	1280
D40	01	250	308	400	444	500	571	800	1600	6667	20000	5,80	3,30	3,00	1870
D50	01	313	385	500	556	625	714	1000	2000	8333	25000	7,10	3,30	3,00	2215
D60	01	375	462	600	667	750	857	1200	2400	10000	30000	8,70	3,30	3,00	2560
D80	01	500	615	800	889	1000	1143	1600	3200	13333	40000	11,50	3,30	3,00	3740
D100	02	625	769	1000	1111	1250	1429	2000	4000	16667	50000	7,10	3,30	3,00	4430
Aplicações		Residência de padrão alto	Residência de padrão médio	Residência de padrão popular	Hotéis (exceto lavanderia)	Alojamentos provisórios	Fábricas em geral	Escritórios: Ed. Públicos, Ed. Comerciais e Escolares	Restaurantes e similares	Bares e boates	Cinemas, Teatros, Casas de shows, ginásios esportivos	(*) Contribuição per capita em l/refeição.dia
												(**) Contribuição per capita em l/lugar.dia
												COMO USAR A TABELA: 1. Defina a contribuição per capita, em função do uso dado à edificação atendida 2. Identifique o modelo a adotar, entre com a população na coluna correspondente ao per capita definido

Compartimentos internos das ETE's modulares
Modelo	Fase Anaeróbia	Reator Aerado	Decantador	Tanque de desinfecção	Volume Total	Capacidade de tratamento
DELTA 10	8 m³	3,5 m³	1,5 m³	0,5 m³	13,5 m³	10 m³/d
DELTA 20	11,5 m³	4,5 m³	2,5 m³	0,5 m³	19 m³	20 m³/d

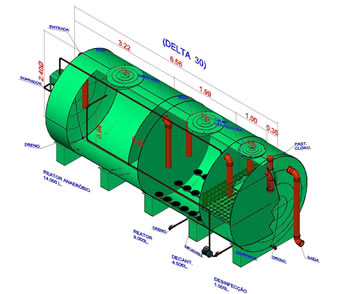

DELTA 30	18,5 m³	7,0 m³	3,5 m³	1 m³	30 m³	30 m³/d
DELTA 40	26 m³	9 m³	5 m³	1 m³	41 m³	40 m³/d
DELTA 50	35 m³	9 m³	6 m³	1,5 m³	50 m³	50 m³/d
DELTA 60	40 m³	13 m³	7 m³	1,5 m³	61,5 m³	60 m³/d
DELTA 80	51 m³	20 m³	8 m³	1,5 m³	81 m³	80 m³/d
DELTA 100 (2D50)	35 m³	9 m³	6 m³	1,5 m³	100 m³	100 m³/d

Estações de tratamento de esgoto modular

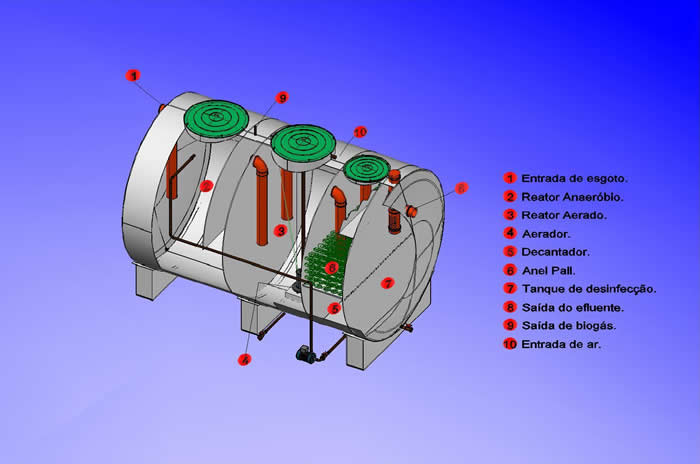

O sistema é composto por:

Reator Anaeróbio;
Reator Bio Aerado;
Aerador;
Decantador;
Bomba de reciclo de lodo;
Painel de Comando elétrico;
Tanque de desinfecção;

Estação de tratamento modular Esse tipo de sistema deve ser instalado sobre o solo ou abaixo do nível do solo contido em uma cisterna construída em alvenaria. Em ambas as situações, há a necessidade de execução de uma base em concreto cuja estruturação deve ser feita pelo cliente com base em sondagem de solo local.

Os reatores são dimensionados para que a remoção do lodo seja feita a cada 06 a 12 meses.

Recomenda-se a utilização de gradeamento (equipamento pode ser fornecido pela Delta).

A passagem do efluente de um equipamento a outro durante as etapas do tratamento contínuo se dá por ação da gravidade e os desníveis necessários para o funcionamento correto do sistema são previstos em projeto e considerados no interior dos reservatórios.

A instalação de uma estação elevatória de esgotos se faz necessária quando não houver cota suficiente para que a entrada do esgoto se dê por ação da gravidade.

Funcionamento:

O processo de tratamento empregado exige o funcionamento ininterrupto do aerador (sendo recomendada, portanto, a instalação de um aerador reserva). O aerador propriamente dito não requer acompanhamento com relação ao seu funcionamento, demandando apenas uma manutenção preventiva (filtros, nível de óleo) para o seu bom desempenho e prolongamento de sua vida útil. A comutação entre o aerador em operação e um Aerador reserva é automática e prevista em todos os painéis de comando, possibilitando a instalação do reserva em qualquer instante.

Estações de tratamento de esgoto modular O esgoto doméstico proveniente do sistema de pré-tratamento (recomendável) é elevado à entrada do sistema por meio de uma estação elevatória de esgotos (EEE). Quando houver desnível suficiente entre a rede de coleta de esgotos e a entrada do sistema propriamente dito é preferível que esta se dê por ação da gravidade.

No primeiro reator, o esgoto é tratado anaerobicamente, passando através de uma manta de lodo com alta concentração de microorganismos. Esse processo anaeróbio de decomposição do esgoto gera gases que, nesse sistema, é direcionado para o exterior do compartimento, atingindo então o filtro de gás sulfídrico para redução de odores. A fase líquida, livre dos gases e de partículas sólidas, segue para uma etapa posterior de tratamento que ocorrerá no Reator Aeróbio.

O processo aeróbio de tratamento é realizado, como o próprio nome diz, por microorganismos aeróbios, que sobrevivem e se desenvolvem no interior do reator em função do suprimento de oxigênio garantido pelo soprador.

Ao atingir o decantador secundário o efluente é direcionado para o fundo do mesmo para que, ao percorrer toda a sua dimensão, com uma baixa velocidade ascensional, os sólidos que inevitavelmente atingem essa etapa do tratamento, sejam segregados do efluente final. À medida que essa concentração de sólidos no decantador secundário aumenta, um dispositivo de retorno de lodo é acionado automaticamente (painel de comando), fazendo a sua elevação e encaminhamento para o reator anaeróbio, onde será estabilizado juntamente com o lodo anaeróbio.

Por fim, o efluente tratado verte em uma calha vertedoura e segue para o processo de desinfecção. A desinfecção é dada através do contato desse efluente com pastilhas de hipoclorito de cálcio. O tanque de contato é dimensionado para que o efluente tratado permaneça ali um mínimo de 20 a 30 minutos para que o processo de desinfecção seja efetivo.
